无动力风机
|
|
||||||||||||||||||||
|

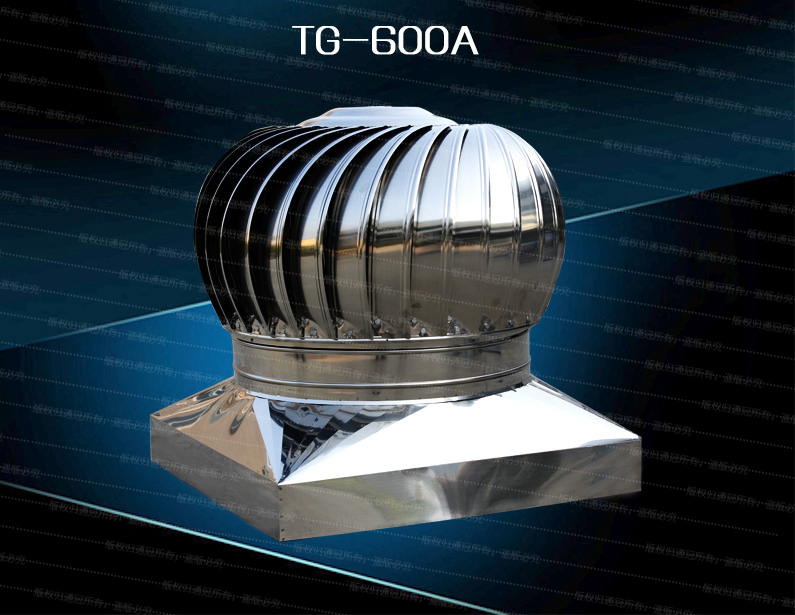

TG-600 适用：各种工业厂房仓库轻钢结构压型板屋面、混凝土屋面。 1.风机球径750mm，圆 形变角中座喉径600mm，变角可调节0~22.5°。采用美国进口UBC高精密全密封轴承，永久润滑，绝对优良品质。 2.提供多种材质，包括全不锈钢、氟碳涂层铝合金、光铝、镀 锌板等。 3.风机每小时排风量1500～5000M3。 4.风机底板尺寸可根据用户要求定制。 |
|||||||||||||||||||||
| TG-600型无动力风机排风量 | |||||||||||||||||||||
| 风速（公里） | 3.2 | 6.4 | 8 | 9.6 | 12.8 | 16 | |||||||||||||||
| 温度差 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |||
| 型号 | 球径 | 喉径 | 高度 | 每小时排气量 | |||||||||||||||||
| (MM) | (MM) | (M) | |||||||||||||||||||
| TG600 | 750 | 600 | 3 | 1188 | 1445 | 1616 | 1808 | 2068 | 2237 | 2179 | 2437 | 2609 | 2502 | 2760 | 2932 | 3226 | 3485 | 3657 | 3965 | 4223 | 4393 |
| 6 | 1399 | 1730 | 1977 | 2022 | 2351 | 2598 | 2390 | 2723 | 2968 | 2714 | 3046 | 3290 | 3438 | 3771 | 4015 | 4176 | 4506 | 4754 | |||
| 9 | 1580 | 1977 | 2287 | 2203 | 2599 | 2907 | 2571 | 2968 | 3279 | 2894 | 3290 | 3602 | 3619 | 4015 | 4326 | 4357 | 4754 | 5063 | |||
| 12 | 1730 | 2188 | 2534 | 2351 | 2808 | 3167 | 2723 | 3179 | 3537 | 3046 | 3503 | 3860 | 3771 | 4227 | 4585 | 4506 | 4965 | 5322 | |||
