弧形自然通风器
发布日期：2017-03-16 作者： 阅读次数：14670
注：n为天窗洞口长度模数3000、4000及6000的倍数，在天窗代号中洞口长度标注为30n、40n及60n，由工程设计定。
 |
 |
||||||
|

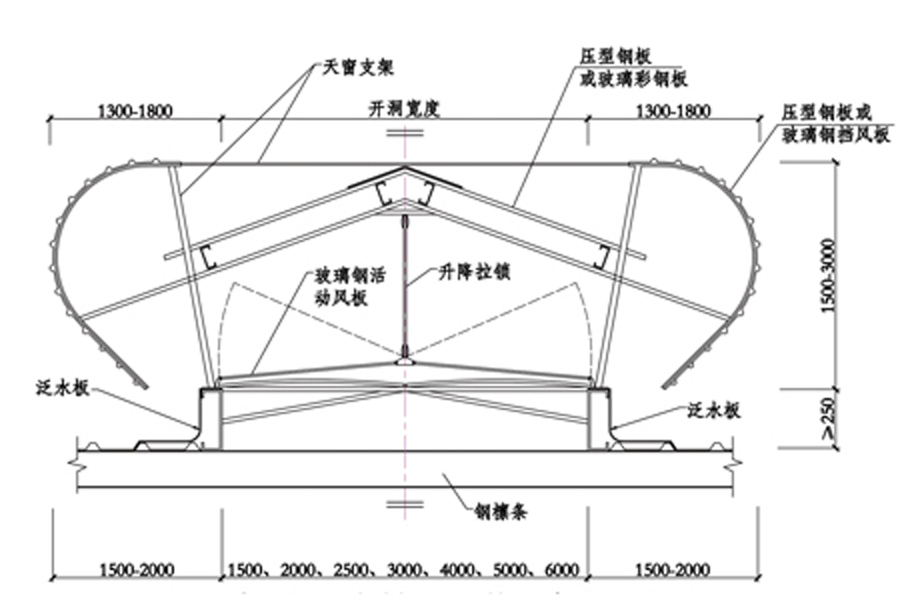

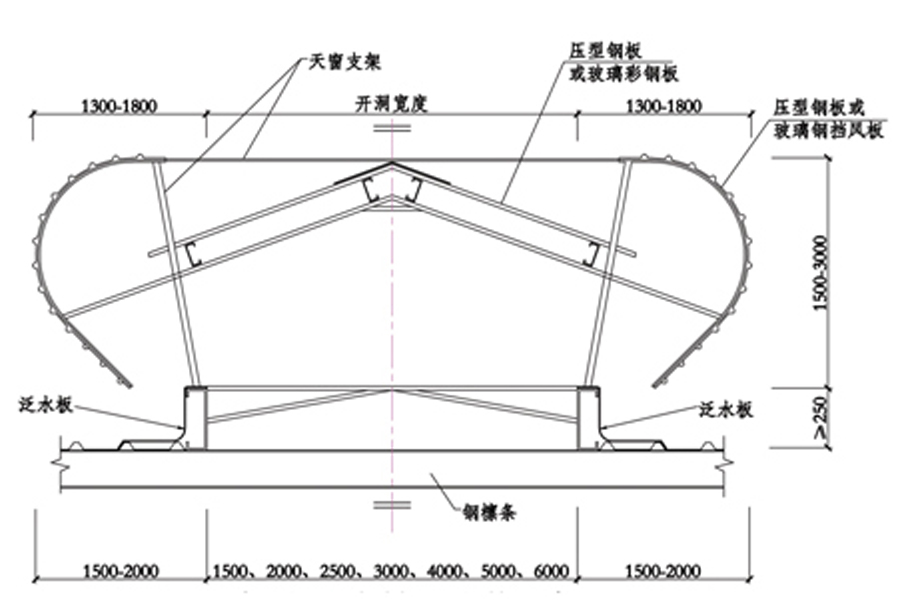

弧形敞开式(TG3/4A) 除了具有折线型的优点外，它的结构比直线型的更合理，通过双层挡雨板完全避免飘雨现象，适用于喉口3米以上的大型厂房与其他公共建筑。 弧形启闭式(TG3/4B) 除了具有折线型的优点外，它的结构比直线型的更合理，通过阀板开启与关闭，更好的控制通风流量，提高性能的同时，具有保温作用，适用于 |
|||||||
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
3型通风天窗 （启闭式） |
TC3B-1530n(1540n、1560n) | 1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.20 | 120 | 0.12 |
| TC3B-2030n(2040n、2060n) | 2000 | 1800 | 1.60 | 160 | 0.12 | ||
| TC3B-2530n(2540n、2560n) | 2050 | 2000 | 2.00 | 200 | 0.12 | ||
| TC3B-3030n(3040n、3060n) | 3000 | 2500 | 2.40 | 245 | 0.12 | ||
| TC3B-4030n(4040n、4060n) | 4000 | 3000 | 3.20 | 300 | 0.18 | ||
| TC3B-4530n(4540n、4560n) | 4500 | 3300 | 3.60 | 350 | 0.18 | ||
| TC3B-5030n(5040n、5060n) | 5000 | 3500 | 4.00 | 390 | 0.18 | ||
| TC3B-6030n(6040n、6060n) | 6000 | 4000 | 4.80 | 480 | 0.18 | ||
|
天窗型号 |
天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
4型通风天窗 （开敞式） |
TC4B-1530n(1540n、1560n) | 1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.35 | 100 | （无电机） |
| TC4B-2030n(2040n、2060n) | 2000 | 1800 | 1.80 | 140 | |||
| TC4B-2530n(2540n、2560n) | 2500 | 2000 | 2.25 | 180 | |||
| TC4B-3030n(3040n、3060n) | 3000 | 2500 | 2.70 | 220 | |||
| TC4B-4030n(4040n、4060n) | 4000 | 3000 | 3.60 | 260 | |||
| TC4B-4530n(4540n、4560n) | 4500 | 3300 | 4.05 | 290 | |||
| TC4B-5030n(5040n、5060n) | 5000 | 3500 | 4.50 | 330 | |||
| TC4B-6030n(6040n、6060n) | 6000 | 4000 | 5.40 | 380 |
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
5型通风天窗 （启闭式） |
TC5B-1530n(1540n、1560n) | 1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.35 | 120 | （无电机） |
| TC5B-2030n(2040n、2060n) | 2000 | 1800 | 1.80 | 160 | |||
| TC5B-2530n(2540n、2560n) | 2500 | 2150 | 2.25 | 200 | |||
| TC5B-3030n(3040n、3060n) | 3000 | 2500 | 2.70 | 245 | |||
| TC5B-3530n(3540n、3560n) | 3500 | 2850 | 3.15 | 270 | |||
|
TC5B-4030n(4040n、4060n) |
4000 | 3200 | 3.60 | 300 | |||
| TC5B-4530n(4540n、4560n) | 4500 | 3600 | 4.05 | 345 | |||
| TC5B-5030n(5040n、5060n) | 5000 | 3850 | 4.50 | 390 | |||
|
TC5B-6030n(6040n、6060n) |
6000 | 4450 | 5.40 | 480 |
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
5型通风天窗 （开敞式） |
TC5B-1530n(1540n、1560n) |
1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.35 | 120 | （无电机） |
|
TC5B-2030n(2040n、2060n) |
2000 | 1800 | 1.80 | 160 | |||
|
TC5B-2530n(2540n、2560n) |
2500 | 2150 | 2.25 | 200 | |||
|
TC5B-3030n(3040n、3060n) |
3000 | 2500 | 2.70 | 245 | |||
|
TC5B-3530n(3540n、3560n) |
3500 | 2850 | 3.15 | 270 | |||
|
TC4B-4030n(4040n、4060n) |
4000 | 3200 | 3.60 | 300 | |||
|
TC4B-4530n(4540n、4560n) |
4500 | 3600 | 4.05 | 345 | |||
| TC4B-5030n(5040n、5060n) | 5000 | 3850 | 4.50 | 390 | |||
|
TC4B-6030n(6040n、6060n) |
6000 | 4450 | 5.40 | 480 |
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
6型通风天窗 （开敞式） |
TC6A-1530n(1540n、1560n) |
1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.35 | 120 | （无电机） |
|
TC6A-2030n(2040n、2060n) |
2000 | 1800 | 1.80 | 160 | |||
|
TC6A-2530n(2540n、2560n) |
2500 | 2150 | 2.25 | 200 | |||
|
TC6A-3030n(3040n、3060n) |
3000 | 2500 | 2.70 | 245 | |||
|
TC6A-3530n(3540n、3560n) |
3500 | 2850 | 3.15 | 270 | |||
|
TC6A-4030n(4040n、4060n) |
4000 | 3200 | 3.60 | 300 | |||
| TC6A-4530n(4540n、4560n) | 4500 | 3600 | 4.05 | 345 | |||
| TC6A-5030n(5040n、5060n) | 5000 | 3850 | 4.50 | 390 | |||
|
TC5B-6030n(6040n、6060n) |
6000 | 4450 | 5.40 | 480 |
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
6型通风天窗 （启闭式） |
TC6A-1530n(1540n、1560n) |
1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.20 | 120 | 0.12 |
|
TC6A-2030n(2040n、2060n) |
2000 | 1800 | 1.60 | 160 | 0.12 | ||
|
TC6A-2530n(2540n、2560n) |
2500 | 2150 | 2.00 | 200 | 0.12 | ||
|
TC6A-3030n(3040n、3060n) |
3000 | 2500 | 2.40 | 245 | 0.12 | ||
|
TC6A-3530n(3540n、3560n) |
3500 | 2850 | 2.80 | 270 | 0.18 | ||
|
TC6A-4030n(4040n、4060n) |
4000 | 3200 | 3.20 | 300 | 0.18 | ||
| TC6A-4530n(4540n、4560n) | 4500 | 3600 | 3.60 | 345 | 0.25 | ||
| TC6A-5030n(5040n、5060n) | 5000 | 3850 | 4.00 | 390 | 0.25 | ||
|
TC5B-6030n(6040n、6060n) |
6000 | 4450 | 4.80 | 480 | 0.25 |
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
7型通风天窗 （开敞式附加轴流风机） |
TC7A-1530n(1540n、1560n) |
1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.35 | 130 |
0.05 (用于轴流风机） |
|
TC7A-2030n(2040n、2060n) |
2000 | 1800 | 1.80 | 170 | |||
|
TC7A-2530n(2540n、2560n) |
2500 | 2150 | 2.25 | 210 | |||
|
TC7A-3030n(3040n、3060n) |
3000 | 2500 | 2.70 | 255 | |||
|
TC7A-3530n(3540n、3560n) |
3500 | 2850 | 3.15 | 280 | |||
|
TC7A-4030n(4040n、4060n) |
4000 | 3200 | 3.60 | 310 | |||
| TC7A-4530n(4540n、4560n) | 4500 | 3600 | 4.05 | 355 | |||
| TC7A-5030n(5040n、5060n) | 5000 | 3850 | 4.50 | 400 | |||
|
TC7A -6030n(6040n、6060n) |
6000 | 4450 | 5.40 | 490 |
| 天窗型号 | 天窗代号 |
洞口宽度 (mm) |
洞口长度 (mm) |
天窗对应 高度 (mm) |
每米长有效 通风面积 (㎡) |
每延米 重量 (Kg) |
电动机功率 (Kw/m) |
|
7型通风天窗 （启闭式附加轴流风机） |
TC7B-1530n(1540n、1560n) | 1500 |
3000×n、4000×n (用于压型钢板或现浇混凝土屋面) 6000×n (用于预应力钢筋混凝土屋面板屋面) |
1500 | 1.20 | 130 |
0.17 |
|
TC7B-2030n(2040n、2060n) |
2000 | 1800 | 1.60 | 170 |
0.17 |
||
|
TC7B-2530n(2540n、2560n) |
2500 | 2150 | 2.00 | 210 |
0.17 |
||
|
TC7B-3030n(3040n、3060n) |
3000 | 2500 | 2.40 | 255 |
0.17 |
||
|
TC7B-3530n(3540n、3560n) |
3500 | 2850 | 2.80 | 280 |
0.23 |
||
|
TC7B-4030n(4040n、4060n) |
4000 | 3200 | 3.20 | 310 |
0.23 |
||
| TC7B-4530n(4540n、4560n) | 4500 | 3600 | 3.60 | 355 |
0.30 |
||
| TC7B-5030n(5040n、5060n) | 5000 | 3850 | 4.00 | 400 |
0.30 |
||
|
TC7B -6030n(6040n、6060n) |
6000 | 4450 | 4.80 | 490 |
0.30 |
